Introduksjon: Mer enn bare en "myk berøring"
Tenk på forrige gang du hentet et elektroverktøy av høy kvalitet eller en førsteklasses tannbørste. Du følte sannsynligvis en hard, solid plaststruktur under, men hånden din hvilte på en myk, gripende gummioverflate. Det føltes ikke som to separate deler limt sammen; det føltes som et enkelt, enhetlig objekt.
Det er kraften til overstøping .
I en verden av tilpasset produksjon blir vi ofte tvunget til å velge mellom holdbarhet og komfort, eller mellom funksjonalitet og estetikk. Overstøping fjerner det valget. Det lar designere kombinere flere materialer til en enkelt del, og kombinerer den strukturelle integriteten til en stiv plast med de taktile fordelene til en myk elastomer.
Men overmolding handler ikke bare om å få ting til å føles hyggelig. For ingeniører og B2B-kjøpere representerer det en strategisk produksjonsbeslutning som kan forenkle samlebånd, tette fuktighet og absorbere vibrasjoner – ofte samtidig som de totale produksjonskostnadene reduseres.

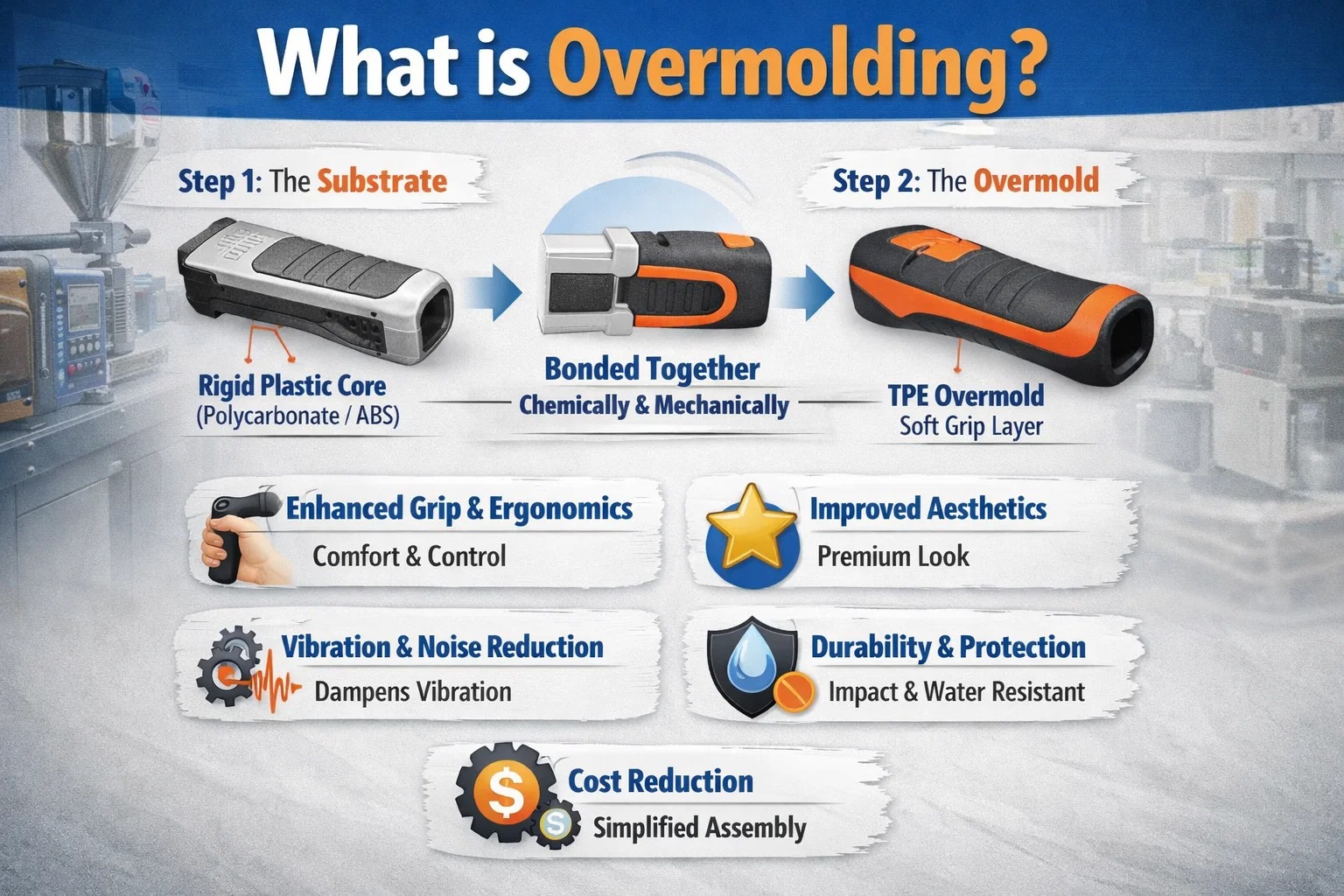

Hva er Overmolding?
I kjernen er overstøping en sprøytestøpingsprosess der ett materiale (vanligvis en myk gummi eller termoplastisk elastomer) støpes direkte på et annet materiale (vanligvis en stiv plast).
Det er nyttig å tenke på det som et to-trinns forhold:
- Substratet: Dette er basisdelen. Det er vanligvis en stiv plast som polykarbonat eller ABS som gir "skjelettet" eller strukturen.
- Overformen: Dette er materialet som er støpt over underlaget. Den fungerer som "huden", og gir grep, farge eller beskyttelse.
I motsetning til enkel montering hvor du kan skru en gummistøtfanger på en plastboks, skaper overstøping en permanent binding. Denne bindingen oppnås enten kjemisk (materialene smelter sammen på molekylært nivå) eller mekanisk (overformen flyter inn i underskjæringer og hull i underlaget for å låse seg inn).
Fordelene med overstøping
Hvorfor gå gjennom bryet med å designe en to-shot form eller administrere to forskjellige materialer? Fordi gevinsten i produktverdi er enorm. Her er grunnen til at produsenter velger overstøping for sine tilpassede deler:
1. Forbedret grep og ergonomi
Dette er den mest synlige fordelen. Hvis du designer en håndholdt enhet – enten det er et kirurgisk instrument eller en strekkodeskanner – er brukertrøtthet et reelt problem. Et stivt plasthåndtak blir glatt når det er vått eller svett. Overstøping av et TPE-lag (termoplastisk elastomer) gir friksjon og mykhet, noe som gjør produktet tryggere og mer behagelig å holde på i lange perioder.
2. Forbedret estetikk og merkevarebygging
La oss være ærlige: utseendet betyr noe. Et vanlig grå plastkabinett ser funksjonelt ut, men det skriker ikke "premium". Overmolding lar deg bruke kontrasterende farger og teksturer. Du kan legge til en lys oransje gummistøtfanger til et svart deksel for å fremheve merkefarger eller indikere berøringspunkter. Det gir produktet et ferdig, eksklusivt utseende som skiller seg ut på hyllen.
3. Vibrasjon og støyreduksjon
I industrielle applikasjoner eller bilinteriør er skranglende deler et tegn på lav kvalitet. Et mykt overstøpt lag kan fungere som en innebygd støtdemper. Den demper vibrasjoner fra motorer og forhindrer plast-på-plast-støy, og beskytter ømfintlig intern elektronikk mot støtskader.
4. Økt holdbarhet og beskyttelse
Overstøping skaper effektivt en forsegling. Ved å støpe et mykt materiale over knapper eller sømmer, kan du gjøre en enhet vann- eller støvtett uten å trenge separate o-ringer eller pakninger. Det gir også slagfasthet; hvis en enhet faller i bakken, absorberer den myke overformen energien fra støtet, og beskytter den stive kjernen mot sprekker.
5. Kostnadsreduksjon gjennom monteringsforenkling
Dette kan virke motintuitivt – krever ikke overstøping dyrere verktøy? I utgangspunktet, ja. Imidlertid eliminerer overstøping sekundære monteringstrinn. Du trenger ikke betale en arbeider for å lime et grep på et håndtak eller skru i en pakning. Ved å integrere disse funksjonene i selve støpeprosessen reduserer du arbeidskostnadene, eliminerer behovet for lim (som er rotete og kan svikte), og øker den totale produksjonstiden.
Hvor du vil se Overmolding
Når du begynner å lete etter overmolding, innser du at det er overalt. Ulike bransjer bruker det av svært forskjellige grunner, men målet er alltid å forbedre brukeropplevelsen.
- Bilindustri: Alt handler om "premiumfølelsen" og støyreduksjon. Den myke berøringsknappen på dashbordet ditt? Det er overforming. Det eliminerer den billige, hule lyden av plast og gir et taktilt grep som føles luksuriøst.
- Medisinsk utstyr: Her hersker funksjon over form. Kirurger trenger instrumenter som ikke glir når de er våte. Videre eliminerer overmolding sprekker der bakterier kan gjemme seg, noe som gjør sterilisering mye enklere og mer effektiv.
- Forbrukerelektronikk: Tenk på smarttelefondekselet eller en vanntett Bluetooth-høyttaler. Overstøping gir støtbeskyttelsen som trengs for å overleve et fall og tetningene som kreves for å holde vannet ute.
- Industrielle verktøy: Driller og hammere får juling. Overmolding bruker slagfaste materialer for å beskytte verktøyets motorhus og redusere vibrasjonsoverføring til arbeiderens hånd, og forhindrer skader over lange skift.
Overstøpingsmaterialer: Bindingens kjemi
Det er her gummien – bokstavelig talt – møter veien.
Du kan designe en vakker del med perfekt geometri, men hvis du velger materialer som ikke er kjemisk kompatible, vil overformen flasse av som et klistremerke. Vellykket overmolding er et kjemieksperiment. Du trenger underlaget (den stive delen) og overformen (den myke delen) for å ønske å henge sammen.
Her er de vanligste spillerne i spillet:
1. Termoplast (det vanligste valget)
For de aller fleste tilpassede deler vil du ha å gjøre med termoplastiske elastomerer (TPE) eller termoplastiske polyuretaner (TPU).
- TPE (termoplastisk elastomer): Dette er industriens arbeidshest. Den er allsidig, lett å fargelegge og føles myk å ta på. Den binder seg eksepsjonelt godt med vanlig plast som polykarbonat (PC) og ABS. Hvis du lager et tannbørstegrep eller et mykt håndtak, er TPE sannsynligvis det beste alternativet.
- TPU (termoplastisk polyuretan): Hvis TPE er det "myke komfortable" valget, er TPU "tøffingen". Den gir utrolig motstand mot slitasje, riper og kjemikalier. Du vil ofte se TPU brukt på bunnen av elektronikkvesker eller industriutstyr som blir dratt over grove overflater.
- TPV (termoplastisk vulkanisat): Dette materialet er nærmere faktisk gummi. Den har utmerket varmebestandighet og værbestandighet, noe som gjør den perfekt for bildeler under panseret eller utendørs tetninger.
2. Termosett (gummi og silikon)
Noen ganger er termoplast bare ikke nok. Du trenger kanskje den ekstreme varmebestandigheten eller biokompatibiliteten til silikon (LSR) eller naturgummi.
- Flytende silikongummi (LSR): LSR er gullstandarden for medisinske implantater og høyvarme kokeutstyr. Imidlertid er det vanskelig. Fordi silikon herder (tverrbinder) i stedet for bare smelter, vil det ikke naturlig binde seg til mange plaster. Overstøping av silikon krever vanligvis spesialiserte "selvbindende" kvaliteter eller mekaniske låser (hull og ankre) i designet for å holde den på plass.
Hvordan velge riktige materialer
Når våre kunder kommer til oss med et prosjekt, starter vi med å stille fire spørsmål for å begrense materiallisten:
1. Hva er substratet?
Dette er den mest kritiske begrensningen. Hvis basisdelen din er nylon, trenger du en TPE spesielt formulert for å binde med nylon. Hvis basisdelen din er polypropylen, trenger du en annen TPE. Vi sier ofte: "Liker liker liker." Polare materialer binder seg best med andre polare materialer.
2. Hva er miljø?
Vil denne delen brukes i et luftkondisjonert kontor, eller vil det bli boltet til en motorblokk? Hvis den må tåle høy UV-eksponering (utendørs) eller olje og fett (biler), kan standard TPE forringes. I slike tilfeller kan du gå opp til TPV eller TPU.
3. Hvor mykt skal det føles?
Vi måler hardhet ved hjelp av Shore A skala.
- Shore 30A-40A: Veldig myk, gelaktig (som en gelsko-innersåle).
- Shore 60A-70A: Fast, men fleksibel (som et bildekk eller skohæl).
- Shore 90A: Vanskelig, knapt nok (som et handlevognhjul).
De fleste håndtakene sitter komfortabelt i området 50A–70A.
4. Friksjon og haptikk
Vil du at grepet skal føles "klebrig" (høy friksjon) eller "silkeaktig" (lav friksjon)? Et høyfriksjonsgrep er flott for en hammer, men forferdelig for en enhet som trenger å gli lett ned i en lomme.
En merknad om bindingskompatibilitet
Hvis du ikke tar noe annet bort fra denne delen, husk dette: Kjemisk vedheft er konge.
Selv om vi kan designe mekaniske låser (mer om det i Design-delen), skaper ekte kjemisk binding de sterkeste delene.
- Beste venner: ABS og polykarbonat binder seg generelt veldig godt til TPE og TPU.
- Vanskelige forhold: Nylon (PA) og POM (acetal) er notorisk vanskelig å binde seg til. De krever ofte spesialiserte, dyrere kvaliteter av overformmateriale for å oppnå vedheft.
Overformingsprosessen: To måter å få jobben gjort på
Når du bestemmer deg for å overstøpe en del, må du velge en produksjonsmetode. Dette valget avhenger vanligvis av budsjettet og produksjonsvolumet.
Det er generelt to måter vi oppnår overmolding på:
1. Sett inn støping (det fleksible valget)
Sett inn støping er den vanligste metoden for lavere produksjonsvolum eller ved overstøping på metalldeler.
Slik fungerer det:
- Underlaget (den stive delen) støpes først i en egen maskin.
- En arbeider (eller en robot) tar den ferdige stive delen og plasserer den for hånd i en sekund mugghulrom.
- Maskinen lukkes, og den myke TPE-en sprøytes over den stive delen.
Fordeler: Lavere verktøykostnader (du bruker standardmaskiner).
Ulemper: Høyere arbeidskostnader (noen må flytte delene) og langsommere syklustider.
2. To-skudd (2K) støping (høyhastighetsvalget)
Hvis du lager millioner av tannbørster eller engangsbarberhøvler, er det slik du gjør det. To-skuddsstøping krever en spesialisert maskin med to injeksjonsenheter.
Slik fungerer det:
- Maskinen injiserer den stive plasten for å danne underlaget.
- Formen skaper et rom - vanligvis ved å rotere 180 grader eller bruke en glidende stålkjerne - og injiserer umiddelbart det andre materialet (TPE) i det samme verktøyet.
- Delen kommer helt ferdig ut.
Fordeler: Utrolig rask, presis og jevn kvalitet. Ingen manuell håndtering betyr mindre forurensning.
Ulemper: Verktøyet er dyrt. Du betaler for en kompleks, roterende form og en spesialisert maskin.
Designhensyn: Hvordan unngå søl
Å designe for overstøping er vanskeligere enn standard sprøytestøping. Du styrer ikke bare flyten av ett materiale; du styrer samspillet mellom to materialer med forskjellige termiske egenskaper.
Her er de "gyldne reglene" vi gir våre ingeniørkunder for å sikre at deres design kan produseres.
1. Veggtykkelse er kritisk
Akkurat som i standard støping, er konsistens nøkkelen. Hvis TPE-laget ditt er for tykt, vil det krympe betydelig når det avkjøles. Siden det stive underlaget under vil ikke krympe like mye, dette får hele delen til å deformeres eller bøye seg.
- Regelen: Hold TPE-veggtykkelsen jevn. Vi anbefaler generelt en TPE-tykkelse mellom 0,5 mm og 3,0 mm . Alt tykkere inviterer til synkemerker og vridninger.
2. Bruk mekaniske låser («belte og seler»-tilnærmingen)
Selv om materialene dine er kjemisk kompatible, anbefaler vi alltid å designe mekaniske forriglinger . Dette er en fysisk funksjon som fanger overformmaterialet slik at det ikke kan skrelles bort.
Tenk på det som å kneppe en skjorte. Kjemisk vedheft er stoffet; låsen er knappen.
- Hull: Hvis du designer hull i underlaget, flyter TPE-en gjennom til den andre siden, og "sopper" i hovedsak ut for å låse seg selv inn.
- Underskjæringer: Lag en svalehale eller rille i den stive delen som TPE flyter inn i.
- Omfatter: Bare å pakke TPE rundt kanten av delen til baksiden skaper et fysisk anker.
3. Administrer "Slukking"
"Slutningen" er linjen på din side der det myke materialet stopper og den harde plasten begynner. Dette er det vanligste stedet for defekter.
- Hvis stålverktøyet ikke trykker hardt nok ned på underlaget, vil høytrykks-TPE-en sprute forbi linjen og skape stygg "blits".
- Designtips: Design et spor eller et trinn ved avstengningslinjen. Det skaper en skarp, ren overgang og hjelper stålverktøyet med å tette tett mot plasten for å forhindre blinking.
4. Ikke fjær kantene
Unngå å designe TPE-laget slik at det smalner av til null tykkelse (en "fjærkant"). Tynn gummi er svakt. Det vil flasse opp, krølle og rive nesten umiddelbart.
- Løsningen: Avslutt alltid TPE-laget brått i et spor eller i flukt med en vegg. Gi materialet nok tykkelse (minst 0,5 mm) helt opp til kanten slik at det har strukturell integritet.
Feilsøking: Når ting går galt
Selv erfarne ingeniører får problemer med overstøping. Fordi du bryter med to forskjellige materialer og termisk dynamikk, er feilmarginen mindre enn ved standard støping. Her er de tre vanligste defektene vi ser og hvordan du kan fikse dem.
1. Delaminering (avskalling)
Symptomet: Den myke overformen skreller av det stive underlaget som et klistremerke.
Årsaken: Dette er nesten alltid en kjemisk inkompatibilitet eller et "kaldt underlag." Hvis den stive delen avkjøles for mye før det myke materialet treffer den, dannes ikke molekylbindingen.
Løsningen:
- Sjekk kompatibilitet: Prøver du å binde TPE til nylon uten et bindemiddel?
- Forvarm substratet: I innsatsstøping forvarmer vi ofte de stive delene i ovn før vi legger dem i formen. Dette hjelper de to materialene til å smelte bedre sammen.
2. Flash (The Messy Edge)
Symptomet: Overflødig tynt materiale spruter ut forbi den tiltenkte designlinjen.
Årsaken: TPE er ofte svært flytende (lav viskositet). Hvis stålverktøyet ikke stenger perfekt mot det stive underlaget, vil TPE unnslippe.
Løsningen: Du trenger en "crush"-passform. Stålverktøyet bør utformes for å presse litt inn i underlaget (ca. 0,002 tommer) for å skape en tett forsegling.
3. Korte skudd
Symptomet: Formen fylles ikke helt; deler av grepet mangler.
Årsaken: Innestengt luft. Når TPE flyter over underlaget, kan luft bli fanget ved enden av fyllingen, noe som hindrer materialet i å fullføre formen.
Løsningen: Forbedre ventilasjonen i formen. Luften trenger en måte å unnslippe slik at plasten kan fylle tomrommet.
Kostnadsrealiteten: Er overstøping verdt det?
La oss snakke tall. B2B-kjøpere nøler ofte når de ser det første tilbudet for overmolding.
Forhåndsinvesteringen
Ja, overstøping er dyrt i utgangspunktet.
- Verktøy: Du betaler i hovedsak for to former (eller en svært kompleks 2-shot mold). Forvent verktøykostnadene 50% til 100% høyere enn en standard enkeltskuddsform.
- Maskintid: Hvis du bruker en 2-skuddsmaskin, er timeprisen høyere enn en standardpresse.
De langsiktige sparingene
Imidlertid forsvinner "klistremerkesjokket" vanligvis når du ser på Totale eierkostnader .
- Zero Assembly Labor: Du eliminerer arbeidskostnadene ved å lime, skru eller knipse sammen deler.
- Ingen lim: Du slutter å kjøpe dyre industrilim og primere.
- Kvalitetskontroll: Du eliminerer risikoen for monteringsfeil (f.eks. at en arbeider glemmer å installere en pakning).
Dommen: Hvis du produserer lave volumer (under 1000 enheter), kan overstøping være overdreven – hold deg til manuell montering. Men for høyvolumsproduksjon (10 000 enheter) oppveier arbeidsbesparelsen nesten alltid de høyere verktøykostnadene.
Velge en Overmolding Partner
Ikke alle sprøytestøpebutikker kan håndtere overstøping. Det krever spesifikt utstyr og dypere materialvitenskapelig kunnskap. Når du undersøker en leverandør, se etter disse tre tingene:
- To-skudd-opplevelse: Be om prøver. Hvis de bare gjør "innsettingsstøping" (håndlaster deler), kan de slite med høyvolumpresisjon.
- Materialkompetanse: Spør dem, "Hvilken type TPE anbefaler du for liming til glassfylt nylon?" Hvis de ikke kan svare på det umiddelbart eller tilby å snakke med materialleverandøren deres, løp.
- Simuleringsprogramvare: Bruker de Moldflow-analyse? Simulering er kritisk ved overstøping for å forutsi hvordan det andre materialet vil flyte over det første uten å smelte om eller vri det.
Konklusjon
Overstøping er en av de mest effektive måtene å heve produktet ditt fra «funksjonelt» til «markedsleder». Det gjør et enkelt plastkabinett til en slitesterk, ergonomisk og førsteklasses enhet.
Mens designreglene er strengere og det første verktøyet er en investering, er gevinsten – i produktytelse, estetikk og monteringsbesparelser – ubestridelig.
Enten du designer neste generasjon medisinsk utstyr eller robuste industriverktøy, ligger nøkkelen til suksess i tidlig samarbeid. Ikke vent til designet er frosset. Ta med din produksjonspartner tidlig for å diskutere materialparing og avstengningssteder, og du vil sikre et bånd som varer livet ut.
Bonusressurs: The Overmolding Compatibility Matrix
Ingeniører spør oss ofte, "Vil TPE holde seg til dette?" Svaret er sjelden et enkelt ja eller nei - det avhenger av kjemien.
Bruk dette diagrammet som en hurtigreferanse. Vi har kategorisert obligasjonene i tre nivåer:
- Kjemisk binding: Materialene smelter sammen naturlig under støping.
- Mekanisk lås påkrevd: De vil ikke feste seg kjemisk; deg må design hull eller underskjæringer for å fange overformen.
- Inkompatibel: Disse materialene kolliderer (f.eks. smeltetemperaturer er for forskjellige) og bør ikke brukes sammen.
Vanlige materialparinger
| Underlag (stivt) | TPE (styrenisk) | TPU (uretan) | TPV (vulkanisat) | Silikon (LSR) |
|---|---|---|---|---|
| ABS | Utmerket | Bra | Rettferdig | Primere nødvendig |
| Polykarbonat (PC) | Utmerket | Utmerket | Rettferdig | Primere nødvendig |
| Polypropylen (PP) | Bra | Dårlig | Utmerket | Dårlig |
| Nylon (PA6 / PA66) | Vanskelig * | Rettferdig | Rettferdig | Dårlig |
| Polystyren (PS) | Bra | Dårlig | Dårlig | Dårlig |
| POM (acetal) | Dårlig | Dårlig | Dårlig | Dårlig |
Tekniske pro-tips for dette diagrammet
1. "Nylonproblemet"
Du vil legge merke til at Nylon (PA) er merket som "Vanskelig." Dette er den vanligste fellen for nye designere. Nylon er hygroskopisk (absorberer fuktighet) og har høy varmebestandighet. Standard TPE vil flasse rett av.
- Løsningen: Du må spesifisere en modifisert TPE-kvalitet spesielt designet for nylonvedheft. Du må også holde nylonsubstratet varmt (ofte forvarme det) slik at TPE ikke fryser i det øyeblikket det berører overflaten.
2. «Liker liker liker»-regelen
Hemmeligheten bak å lese dette diagrammet er Polaritet .
- Polar materialer (ABS, PC, TPU) liker å binde sammen med andre Polar-materialer.
- Ikke-polare materialer (PP, PE, Standard TPE) limer gjerne med andre ikke-polare materialer.
- Blanding av dem (f.eks. TPU på polypropylen) mislykkes vanligvis uten kjemisk modifikasjon.
3. Når du er i tvil, lås
Selv om du har en "Utmerket" vurdering (som ABS TPE), anbefaler vi fortsatt å legge til en liten mekanisk forrigling hvis delen vil bli utsatt for kraftig misbruk. Det koster ingenting ekstra i designfasen, men gir forsikring mot delaminering i felten.
Endelig oppfordring til handling (CTA)
Siden dette er en B2B-leadgenereringsartikkel, her er en foreslått avsluttende CTA som kan plasseres etter diagrammet:
"Fortsatt usikker på om materialkombinasjonen din vil fungere?
Ikke gjett med formbudsjettet ditt. Hos IMTEC Mould har vi overstøpt tusenvis av tilpassede deler. Send oss din 3D-fil eller materialliste i dag, så vil ingeniørene våre utføre en gratis DFM-gjennomgang (Design for Manufacturability) for å sikre at materialene dine fester seg perfekt – før du kutter stål."
Ofte stilte spørsmål om overstøping
Spørsmål: Hva er forskjellen mellom innleggsstøping og overstøping?
A: Hovedforskjellen er prosessen, ikke resultatet. Sett inn list innebærer å plassere en forhåndsformet del (ofte metall eller en stiv plast) i en form manuelt før du injiserer det andre materialet. Overmolding (spesielt to-skuddsstøping) er en kontinuerlig, automatisert prosess der en maskin injiserer det første materialet og umiddelbart injiserer det andre materialet i det samme verktøyet. Innsatsstøping er generelt bedre for lave volumer, mens to-skudds overstøping er bedre for masseproduksjon med høyt volum.
Spørsmål: Hvorfor flasser den overstøpte delen av (delaminerer)?
A: Peeling skjer vanligvis av en av tre årsaker:
- Kjemisk inkompatibilitet: Du valgte to materialer som ikke binder seg naturlig (f.eks. TPU til polypropylen).
- Kaldt underlag: Hvis den første stive delen avkjøles for mye før det andre materialet injiseres, vil de ikke smelte sammen.
- Forurensning: Hvis du setter inn støping, vil støv eller olje på overflaten av underlaget hindre vedheft.
Spørsmål: Kan du overstøpe plast på metall?
A: Ja. Dette gjøres nesten alltid via Sett inn støping . Vanlige eksempler inkluderer overstøping av et mykt håndtak på en metallnøkkel eller støping av plastisolasjon rundt elektriske kobberkontakter. Siden metall og plast ikke binder seg kjemisk, vil du må utform metalldelen med hull, riflinger eller riller slik at plasten kan låse seg mekanisk på den.
Spørsmål: Hvor mye koster overstøping sammenlignet med standardstøping?
A: Forvent verktøykostnadene 50% til 100% høyere enn en standard single-shot form fordi verktøyet er mer komplekst. Imidlertid stykkpris (kostnad per enhet) synker ofte fordi du eliminerer arbeidskostnadene ved manuell montering og lim. For produksjon på over 10 000 enheter er overstøping vanligvis det mer kostnadseffektive alternativet.
Spørsmål: Hva er minimum veggtykkelse for det overstøpte laget?
A: Vi anbefaler en minimumstykkelse på 0,5 mm (0,020 tommer) for det myke TPE-laget. Alt som er tynnere enn dette har en tendens til å rive under utstøting eller flasse opp i kantene. For den beste "soft touch"-følelsen uten å forårsake synkemerker, er en tykkelse mellom 1,5 mm og 3,0 mm ideell.
