Designretningslinjer for sprøytestøpte gummideler
Å designe elastomere komponenter krever en distinkt ingeniørtankegang sammenlignet med stiv termoplastisk støping. Fordi syntetisk gummi gjennomgår betydelig tverrbinding under vulkanisering, dikterer strømningsdynamikk og volumetrisk krymping nøyaktige geometriske begrensninger. En primær sviktmodus i tilpasset gummistøping er inkonsekvent nominell veggtykkelse, noe som skaper uensartede herdehastigheter, alvorlige indre tomrom og overflatesynkemerker. Ved å opprettholde en anbefalt veggtykkelse på 1,5 mm til 5,0 mm (med absolutt funksjonsminimum rundt 0,5 mm for miniatyrmembraner) sikres balansert sammensetningsstrøm og termisk likevekt i hele hulrommet.
Hjørneradier og trekkvinkler styrer direkte verktøyets levetid og delutkastningseffektivitet. Skarpe indre hjørner konsentrerer mekanisk påkjenning og hindrer elastomerflyten; derfor må innvendige filetradier måle minst 25 % av den tilstøtende nominelle veggtykkelsen (minimum 0,5 mm). Mens den iboende elastisiteten til gummi med lavt durometer tillater tvungen avforming (stripping) av mindre underskjæringer, er det fortsatt kritisk å bruke en trekkvinkel på 1,0 til 2,0 grader per side for blandinger med høy durometer (over 70 Shore A) eller strukturerte overflater for å forhindre riving under høyhastighetsutkast.
For tetningsprofiler krever tilpassede pakningstverrsnitt streng overholdelse av deformasjonsgrensene. Under nominell klembelastning skal elastomere tetninger oppleve 15 % til 30 % kompresjonsklemming. Overdesign av tetningsvolum i forhold til kjertelhulen forårsaker hydraulisk låsing og for tidlig svikt i kompresjonssettet.
| Design parameter | Anbefalt mål | RMA klasse A2 (høy presisjon) | ISO 3302-1 Klasse M2 |
|---|---|---|---|
| Nominell veggtykkelse | 1,5 mm til 5,0 mm | /- 0,10 mm (for dimensjoner < 10 mm) | /- 0,16 mm (for dimensjoner < 10 mm) |
| Innvendig filetradius | >= 25 % av veggtykkelsen | /- 0,15 mm (10 til 25 mm) | /- 0,20 mm (10 til 25 mm) |
| Utkastvinkel | 1,0 til 2,0 grader per side | /- 0,20 mm (25 til 50 mm) | /- 0,32 mm (25 til 50 mm) |
| Underskjæringsdybde | < 5 % uten mekanisk kjerne | /- 0,25 mm (50 til 80 mm) | /- 0,40 mm (50 til 80 mm) |
Tabell 1: Nøkkeldesignparametere og sammenligning mellom RMA klasse A2 Precision og ISO 3302-1 klasse M2 støpestandarder.
Materialvalg: Silikon, EPDM og spesialelastomerer
Å velge den optimale elastomerforbindelsen krever innretting av kjemiske polymerstrukturer med driftsmiljøkrav. Tverrbindingstetthet oppnådd under vulkanisering påvirker fysiske egenskaper direkte, inkludert strekkstyrke, durometerhardhet (Shore A) og motstand mot kompresjonssett. Kompresjonssett representerer den permanente deformasjonen som gjenstår etter at en komprimeringskraft er utløst. Kompresjonsinnstillingsprosent uttrykkes matematisk som C = [(t0 - t1) / (t0 - tn)] * 100, der t0 er den opprinnelige prøvetykkelsen, t1 er den endelige prøvetykkelsen etter gjenoppretting, og tn er avstandsstangens høyde.

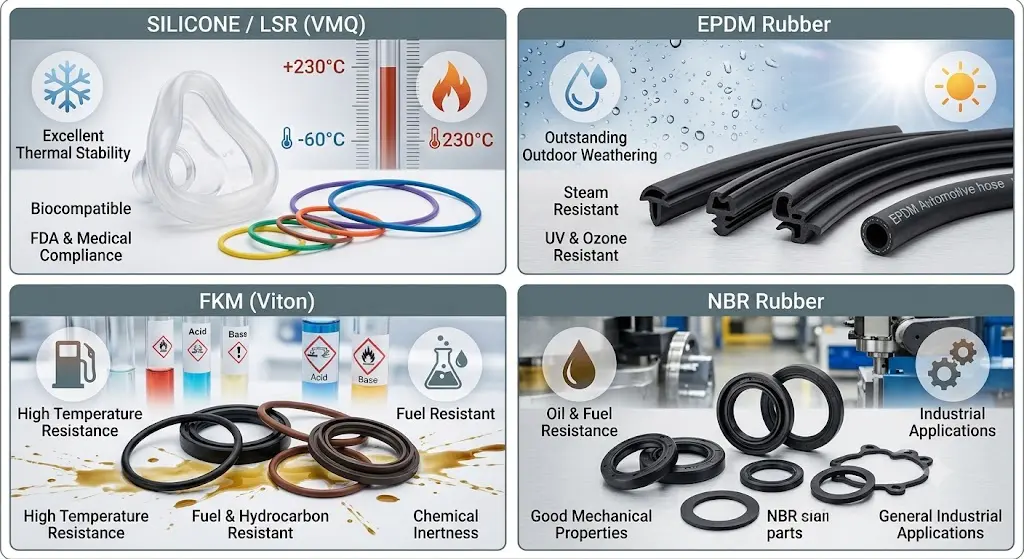

Silikongummi (VMQ / Liquid Silicone Rubber - LSR) har en uorganisk silisium-oksygen-ryggrad som viser termisk stabilitet fra -60 grader C til 230 grader C. LSR gir ekstrem biokompatibilitet og lavt kompresjonssett, noe som gjør det til det fremste valget for medisinske og matkontaktapplikasjoner. Etylen Propylen Diene Monomer (EPDM) bruker en ikke-polar hydrokarbon-ryggrad, og tilbyr enestående motstand mot ozon, polare løsningsmidler, damp og utendørs forvitring til en betydelig lavere råvarekostnad enn silikon. Fluorokarbon-elastomerer (FKM / Viton) bruker karbon-fluorbindinger for å levere overlegen væskebestandighet mot aggressive aromatiske hydrokarboner, syntetisk brensel og konsentrerte kjemikalier opp til 250 grader C.
| Elastomer Polymer Type | Hardhetsområde | Servicetemperatur (grader C) | Strekkstyrke | Nøkkel etterlevelse av forskrifter |
|---|---|---|---|---|
| Silikon (VMQ / LSR) | 10 til 80 Shore A | -60 til 230 | 5 til 11 MPa | FDA 21 CFR 177.2600, USP klasse VI |
| EPDM gummi | 40 til 90 Shore A | -45 til 150 | 8 til 20 MPa | NSF 61 (drikkevann), resirkulerbare TPV-alternativer |
| Fluorelastomer (FKM) | 50 til 90 Shore A | -20 til 250 | 10 til 18 MPa | UL94 V-0 flammeklassifisering, OEM-spesifikasjoner for biler |
| Nitril (NBR) | 30 til 90 Shore A | -30 til 120 | 7 til 18 MPa | Kommersielle standarder for eksponering for drivstoff/olje |
Overholdelsesmandater i nordamerikanske markeder tilsier streng formulering av sammensatte. Produkter beregnet for gjentatt kontakt med mat må bruke ingredienser oppført under FDA 21 CFR 177.2600. Helsevesenets komponenter krever USP Klasse VI biologisk reaktivitetstesting, som bekrefter ikke-toksisitet under systemiske og intrakutane evalueringer. Drikkevannsdistribusjonsdeler krever NSF 61-sertifisering for å sikre null giftige utvaskbare stoffer under omgivelses- og forhøyet varmtvannseksponering.
Sprøytestøpingsprosessen, verktøy og kvalitetssikring
Sprøytestøping av gummi skiller seg fundamentalt fra termoplastisk behandling når det gjelder termisk styring av fat. Gummiblandinger plastiseres inne i et temperaturkontrollert fat ved 70 til 90 grader C for å opprettholde væskens viskositet uten å utløse for tidlig tverrbinding (sviding). Høyt injeksjonstrykk (1000 til 2000 bar) tvinger den homogene forvarmede gummien inn i et oppvarmet formhulrom (160 til 200 grader C). Den termiske energien inne i hulrommet initierer rask vulkanisering, og transformerer den flytende polymeren til en elastisk fast matrise før delutkast.
Sammenligning av prosessarkitektur: Injeksjon vs. komprimering vs. overføring
- Sprøytestøping: Helautomatisk fylling med lukket hulrom. Raske syklustider (30 til 120 sekunder). Ideell for store, komplekse geometrier som krever RMA klasse A2-toleranser. Høy initial verktøyinvestering.
- Overføringsstøping: Halvautomatisert, middels presisjon. Forhåndsmålte stempelkrefter utfører fra en gryte inn i lukkede formhulrom. Lavere verktøykostnad enn injeksjon; egnet for små til middels volum og overstøping av metallinnsats.
- Kompresjonsstøping: Manuell lasting av preform i åpent hulrom. Lengre syklustider (3 til 10 minutter). Lav verktøyinvestering; best egnet for pakninger i stort format, lavvolumkjøringer og blandinger med ultrahøy durometer.
Kvalitetskontrollprotokoller utnytter det standardiserte ASTM D2000 callout-systemet. En typisk materialforklaring som ASTM D2000 M2BG714 B14 EA14 definerer polymerfamilie (BG = NBR), hardhet (70 /- 5 Shore A), minimum strekkfasthet (14 MPa), og spesifikke testkravsuffikser for kompresjonssett (B14) og væskemotstand (EA14).
| Formdefekt | Rotårsaksanalyse | Forebyggende design / prosessløsning |
|---|---|---|
| Overdreven flash | Utilstrekkelig klemkraft; slitte skillelinjer; for høyt injeksjonstrykk | Øk klemmetonnasjen; redesign skillelinjer; bruke kryogen deflashing etterbehandling |
| Short Shot (Underfyll) | For tidlig kur (sviding); fanget luft; utilstrekkelig skuddvolum | Inkluder mikroventiler (0,02 mm dybde); lavere tønnetemperatur; optimalisere løperstørrelsen |
| Porøsitet / blemmer | Fanget flyktige stoffer eller fuktighet i forbindelsen; ufullstendig vulkanisering | Implementer vakuumassisterte støpesystemer; forleng kurens oppholdstid; fortørre råvarer |
| Flytemerker / strikkelinjer | Lav smeltetemperatur; dårlig sammenslåing av strømningsfronter på tvers av kjerner | Øk injeksjonshastigheten; heve mold overflatetemperatur; flytte portposisjoner |
Kostnadsdrivere, prototyping og partnervalg
Enhetsøkonomi i tilpasset gummistøping avhenger av amortiserte verktøyutgifter, råvaremasse, syklustid og krav til etterbehandling. Den matematiske kostnadsmodellen per del er representert som enhetskostnad = (verktøykostnad / totalt produksjonsvolum) Materialkostnad [(maskintimepris * syklustid) / antall hulrom] Etterbehandlingskostnad.
Verktøykostnadene varierer basert på antall hulrom, stålkvalitet (f.eks. P20 vs. herdet NAK80/H13) og løpesystemdesign. En prototypeform med ett hulrom koster vanligvis mellom $2500 og $6000 med en leveringstid på 2 til 3 uker. Produksjonsverktøy av herdet stål med flere hulrom (8 til 32 hulrom) varierer fra $12 000 til $45 000, som krever 4 til 6 uker for fabrikasjon, T1-prøvetaking og CMM-dimensjonsverifisering.
For lavvolumproduksjon (500 til 5000 enheter), gir mykt aluminiumsverktøy eller 3D-trykte forminnsatser (ved bruk av høytemperatur fotopolymerharpikser) en kostnadseffektiv broløsning. Mens rask prototyping akselererer valideringen, må ingeniører ta hensyn til mindre materialegenskaper mellom prototypetilsetningsharpikser og endelige sprøytestøpte produksjonsblandinger.
Vurderingsramme for produksjonspartnere
Når de evaluerer internasjonale kontra nærshore produksjonspartnere, bør innkjøpsteam revidere leverandører i forhold til viktige kvalitets- og tekniske milepæler:
- Kvalitetssystemsertifiseringer: ISO 9001 (General Quality), IATF 16949 (Automotive), eller ISO 13485 (Medical Devices).
- Intern DFM og simulering: Avanserte evner til analyse av formstrøm for å forutsi luftfeller, fyllbalanse og volumetrisk krymping før stålskjæring.
- Avansert overmolding ekspertise: Demonstrert erfaring med multi-shot eller insert overmolding (liming av gummi direkte til metall- eller plastunderlag ved bruk av kjemiske primere).
- Verktøyeierskap og garanti: Fulle eiendomsrettigheter overføres til kjøper ved betaling, kombinert med livstidsgaranti for verktøyvedlikehold for den aktive produksjonslevetiden.
Få fart på ditt tilpassede gummistøpeprosjekt
Last opp CAD-filene dine i dag for å motta en omfattende gjennomgang av Design for Manufacturability (DFM), inkludert toleransestablingsanalyse, sammensatte anbefalinger og et øyeblikkelig produksjonstilbud.
Be om DFM-gjennomgang og tilbudOfte stilte spørsmål
Hva er de viktigste designreglene for tilpassede sprøytestøpte gummideler?
Oppretthold ensartet veggtykkelse mellom 1,5 mm og 5,0 mm, spesifiser innvendige filetradier lik minst 25 % av veggtykkelsen, påfør 1,0 til 2,0 graders trekkvinkler per side, og utform delene slik at de er på linje med standard RMA klasse A2 presisjonstoleranser.
Hvordan velger jeg mellom silikon og EPDM for mitt gummistøpeprosjekt?
Velg Silikon (VMQ/LSR) for ekstreme temperaturer (-60 til 230 grader C), biologisk kompatibilitet, FDA/USP-overholdelse eller krav til lavt kompresjonssett. Velg EPDM for kostnadseffektive utendørsapplikasjoner som krever høy motstand mot ozon, vær, damp og polare væsker.
Hva er den typiske kostnaden per del for sprøytestøping av gummi, og hvilke faktorer påvirker den?
Enhetskostnaden avhenger av materialvalg, delvolum, herdetid, antall hulrom og deflashingsmetode. Høykavitasjonsverktøy reduserer dramatisk arbeids- og maskintidsutgifter per del over store produksjonsvolumer.
Hvor lang tid tar det å bygge sprøytestøpeverktøy for gummideler?
Prototype eller mykt verktøy krever vanligvis 2 til 3 uker. Produksjon av stålformer med flere hulrom krever vanligvis 4 til 6 uker, inkludert verktøydesign, CNC-bearbeiding, EDM-behandling og innledende T1-prøvevalidering.
Hva er vanlige feil ved sprøytestøping av gummi og hvordan kan jeg forhindre dem?
Vanlige defekter inkluderer blits (dempet av presise skillelinjer og kryogen deflashing), korte skudd (hindres av vakuumventilering og svebehandling) og intern porøsitet (kontrollert via vakuumassistert støping og optimaliserte herdesykluser).
Hvilke krav fra FDA eller medisinsk kvalitet gjelder for gummideler i USA?
Matkontaktdeler krever samsvar med FDA 21 CFR 177.2600. Komponenter av medisinsk kvalitet krever USP Klasse VI biologisk evalueringstesting, mens drikkevannskomponenter krever NSF 61-sertifisering.
Hvordan er sprøytestøping sammenlignet med kompresjons- eller overføringsstøping for gummikomponenter?
Sprøytestøping gir overlegen dimensjonell presisjon, automatisert konsistens og raske syklustider for store volumer. Overføringsstøping er kostnadseffektiv for middels volum og innleggsbinding, mens kompresjonsstøping gir de laveste initiale verktøykostnadene for deler med lavt volum eller stort format.
