Konstruert tykkelse for overstøping: substratmatrise, DFM-regler og prosesskontroll

Overstøping av myke elastomerer som termoplastiske elastomerer (TPE) eller termoplastiske polyuretaner (TPU) over stiv plast, metall eller kretskort (PCB) forbedrer ergonomisk grep, demper vibrasjoner og skaper væsketett inntrengningsbeskyttelse. Produktfeil – som grense-delaminering, synkemerker, langvarige avkjølingssykluser eller overdreven delforvrengning – kan imidlertid spores tilbake til feil design av veggtykkelsen.

Generiske designretningslinjer foreslår ofte å opprettholde en jevn 2,0 mm veggtykkelse. I praksis er optimal hudtykkelse sterkt avhengig av spesifikke underlagsmaterialer, strukturelle forsterkningsbehov, flytlengdeforhold og heftkrav. Denne tekniske veiledningen skisserer nøyaktige tykkelsesmatriser, prosessbetraktninger, strukturelle DFM-regler og valideringsprotokoller for overstøpingsapplikasjoner.

1. Anbefalt overmugg (hud) tykkelse etter materiale og underlag

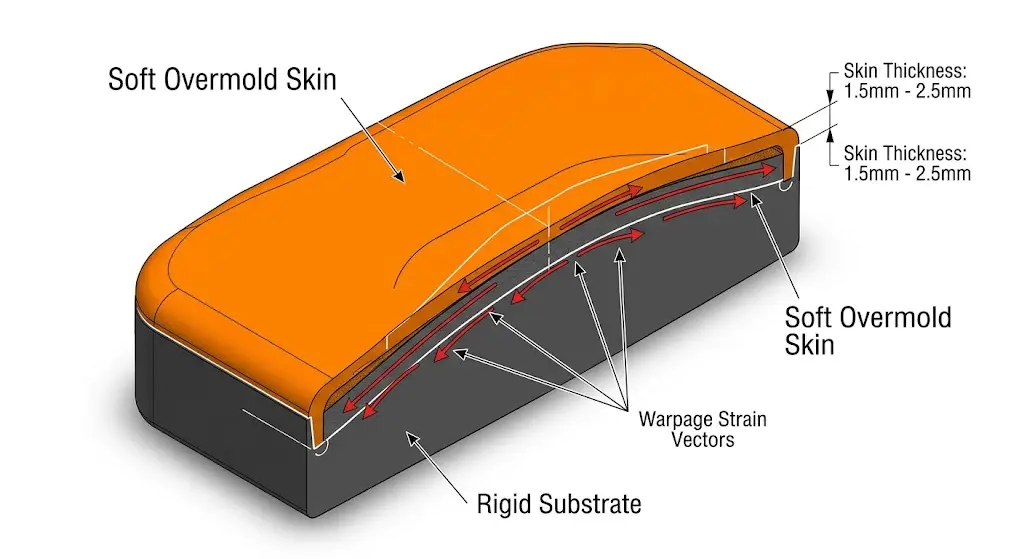

Å bestemme overformtykkelse krever balansering av funksjonell taktil tilbakemelding mot termisk stress, volumetrisk krymping og syklustidsstraff. Elastomerer har høyere koeffisienter for lineær termisk ekspansjon (CLTE) enn stive underlag; overdrevent tykke overmuggskinn utøver høy sammentrekningsspenning under avkjøling, noe som fører til forvrengning av underlaget eller skjæring av limet.

Matrisen nedenfor gir nøyaktige tykkelsesgrenser på tvers av kjerneproduksjonssubstrater:

Designmerknad: Myke grep krever vanligvis en nominell tykkelse på 1,5 til 2,5 mm for å oppnå tilstrekkelig taktil demping. Tykkelser under 1,0 mm føles stive, mens seksjoner over 3,5 mm forlenger kjøletiden drastisk og introduserer indre tomrom.

2. Minimum injiserbar hudtykkelse og tynnveggteknikker

Å oppnå pålitelig tynnvegget overstøping (under 1,0 mm) uten blits, korte skudd eller nøling på overflaten avhenger av å kontrollere strømningslengdeforhold (L/T) og smelteviskositet.

Når forholdet mellom strømningslengde og veggtykkelse (L/T) overstiger 100:1, fryser stogard TPE-formuleringer for tidlig. Høyflytende TPE/TPU-formuleringer med høy smeltestrømindeks (MFI > 25 g/10 min ved 190°C/2,16 kg) muliggjør minimum veggtykkelser ned til 0.50 mm - 0.75 mm over korte strømningsveier (< 50 mm).

Viktige prosess- og verktøyretningslinjer for tynnvegg overstøping:

• Forhøyede verktøytemperaturer: Øk temperaturen i substratformhulen med 15°C til 25°C for å forhindre tidlig frysing under injeksjonsfasen.
• Sekvensiell ventilport eller varmeløpere: Slipp hot tip-porter direkte på tykkere deler av overmold-sonen for å minimere trykkfall.
• High Injection Speeds: Fyll tynne hulrom raskt før hudlaget størkner, og bruk presise flertrinns pakkingsprofiler for å forhindre flamme.
• Luftedybdekontroll: Presisjonsmikroventilering (0,010 mm til 0,015 mm dybde) er kritisk i nærheten av tynne kanter for å unngå forbrenninger med innestengt luft uten å forårsake harpiksflammer.

3. Designregler for uniforme vegger, ribber, bosser og overganger

Ujevn overformtykkelse forårsaker differensiell krymping, noe som skaper lokaliserte spenningskonsentrasjoner og kantløfting. Overholdelse av strenge geometriske proporsjoner opprettholder strukturell integritet og sømløse hud-til-substrat-overganger.

Geometriske DFM-forhold:

• Hud-til-kjerne veggforhold: Overformtykkelsen bør ideelt sett samsvare med 60 % til 80 % av den underliggende substratets veggtykkelse for å forhindre termisk forvrengning av substratet under innsetting av skudd.
• Innvendig ribbetykkelse: Ribber som er innebygd under eller inne i overmugghuden må ikke overstige 50 % av hovedovermuggens nominelle veggtykkelse. (f.eks. underlagsribbetykkelse = 0,50 * tykkelse på overformede hud).
• Internal Radii (R): Unngå skarpe innvendige hjørner. Gi en minimumsradius på R = 0,5 mm eller 0,5 til 0,75 ganger veggtykkelsen ved alle skjæringspunkter for å minimere spenningskonsentrasjonsfaktorer.
• Avstengningstrinn og sammenlåsende spor: Avslutt aldri en overmold hud på en flat overflate. Design et perimeter avstengningstrinn med en dybde lik hele skinntykkelsen, kombinert med et 0,5 mm x 0,5 mm mekanisk sammenlåsende spor for å forhindre avskalling langs utsatte kanter.

4. Forberedelse av underlag, primere og testing av bindingsstyrke

En slitesterk overstøpt del krever høy grenseflateheftestyrke. Adhesjonsmekanismer faller inn i to hovedkategorier: Kjemisk diffusjonsbinding and Mekanisk forrigling .

Overflateforbehandlingsmetoder:

• Atmosfærisk plasma/flammebehandling: Øker overflateenergien til ikke-polare polymerer (f.eks. polypropylen) over 44 dyn/cm for å maksimere fukting.
• Kjemiske primere / silankoblingsmidler: Påføres metalllegeringer eller keramiske underlag før støping for å danne kovalente bindinger med innkommende elastomere harpikser.
• Slipende media sprengning: Skaper mikroruhet på metaller (Ra 2,5 - 6,3 µm), noe som forbedrer den mekaniske kilingen betydelig.

Standard adhesjonsvalideringstester:

Obligasjonsintegriteten evalueres ved hjelp av standardiserte testprotokoller:

• 90-graders avskallingstest (ASTM D903 / ISO 813): Kvantifiserer kraften som kreves for å skrelle overformstrimmelen fra underlaget. Akseptable industrielle verdier varierer fra 3,5 til 8,0 N/mm avhengig av durometer.
• Lap Shear Testing (ASTM D1002): Evaluerer skjærstyrke under strekkbelastning.

Mål for feilmodus: Kvalitetskontrollprotokoller krever Cohesive Failure (hvor elastomermaterialet rives internt) i stedet for Feil ved lim (hvor huden løsner rent ved grensesnittet).

5. Verktøy, ventilering, moldflow-simulering og kostnadsavveininger

Hudens tykkelse påvirker direkte produksjonsenhetskostnad, syklustid og skraphastigheter. Fordi plastisk kjøletid skalerer eksponentielt med veggtykkelse (kjøletid er proporsjonal med veggtykkelse i kvadrat), medfører å legge til tykkelse en betydelig syklustidsstraff.

Krympetillegg og CAE-simulering:

Overformede materialer viser volumetrisk krymping fra 1,2 % til 2,5 %, betydelig høyere enn stiv konstruert termoplast (0,4 % - 0,7 %). Verktøydesignere må beregne differensiell krymping i Moldflow (CAE) analyseprogramvare for å sikre nettformnøyaktighet.

Viktige CAE-analyser å evaluere:

• Volumetrisk krymping ved utfrysing: Sikrer jevn pakking over tykkelsesoverganger.
• Volumetrisk avbøyning / vridning: Identifiserer om asymmetrisk kjøling på den ene siden av et metall- eller PCB-substrat vil indusere bøyekrefter.
• Grensesnittsskjærspenning: Evaluerer om injeksjonsstrømtrykk vil forskyve eller skade ømfintlige substrategenskaper eller forhåndsplasserte innsatser.

Få din Overmolding DFM anmeldelse og tilbud

Optimalisering av overformtykkelse krever balansering av veggensartethet, verktøydesign, materialkompatibilitet og taktile krav. Vårt ingeniørteam tilbyr omfattende DFM (Design for Manufacturability)-evalueringer, Moldflow termiske/warpage-simuleringer og raske prototypingtjenester.

• Turnaround Time: DFM tilbakemelding innen 24 timer; prototypeverktøy på 5 til 7 virkedager.
• Compliance Standards: ISO 13485, USP Klasse VI elastomerer av medisinsk kvalitet, RoHS/REACH-kompatible materialalternativer.

Send inn 3D CAD-filer (STEP/IGES) sammen med underlagsspesifikasjoner for å motta en detaljert vurdering av tykkelse og produksjonsevne fra våre sprøytestøpingsspesialister.

Ofte stilte spørsmål (FAQ)

1. Hvilke overformede tykkelser anbefales for vanlige underlag som ABS, PC, aluminium og PCB?

Anbefalte nominelle tykkelser er 1,5 til 2,5 mm for ingeniørplast som ABS og PC, 2,0 til 3,0 mm for metaller som aluminium, og 1,5 til 2,0 mm for innkapslede PCB-er for å sikre riktig beskyttelse uten å påføre overdreven termisk spenning på sensitiv elektronikk.

2. Hva er den minste praktiske overformtykkelsen som kan oppnås med TPE, og hvilke prosessendringer gjør det mulig?

Minste praktiske tykkelse er 0,50 til 0,75 mm ved bruk av høyflytende TPE/TPU-formuleringer. For å oppnå dette kreves forhøyede temperaturer i formhulrom, høye injeksjonshastigheter, sekvensiell ventilport og presis mikroventilering for å forhindre for tidlig frysing.

3. Hvordan designer jeg for jevn veggtykkelse og unngår synkemerker eller delaminering?

Hold tykkelsen på overformen mellom 60 % og 80 % av den underliggende underlagsveggen, utform innvendige ribber på ikke mer enn 50 % av hovedoverformingsveggen, inkluder sjenerøse overgangsradier (minimum 0,5 mm), og innlemme perimeteravstengningstrinn med mekaniske låsespor.

4. Hvordan bør jeg forberede et underlag for å maksimere bindingsstyrken for overstøping?

Substrater kan tilberedes ved å bruke atmosfærisk plasma eller flammebehandling for å øke overflateenergien, påføring av silankoblingsprimere for metaller, eller medieblåsing for å skape mekanisk overflateruhet. Sikt på sammenhengende svikt under ASTM D903 peel testing.

5. Hvordan påvirker overformtykkelsen kjøletiden og de totale kostnadene for deler?

Avkjølingstiden øker eksponentielt med kvadratet på veggtykkelsen. Å øke hudtykkelsen fra 1,5 mm til 3,0 mm kan mer enn doble den nødvendige kjølesyklustiden, noe som øker produksjonskostnadene per enhet betydelig.

6. Hva forårsaker overmuggavskalling langs skarpe kanter, og hvordan forhindrer geometri det?

Avskalling oppstår når skjærkrefter virker på eksponerte plankanter med svak mekanisk forankring. Utforming av et definert avstengningstrinn langs skillelinjen kombinert med et underskjæring eller mekanisk festespor forankrer kanten og forhindrer avskalling under mekanisk slitasje.
