I. Designprinsipper og viktighet av muggåpningsretning
Mold åpningsretningen er en kritisk designbeslutning i injeksjonsstøping, som direkte påvirker muggkompleksitet, produksjonskostnader og produktestetikk. Nøkkelutformingsprinsipper inkluderer:
1. Strukturell justering

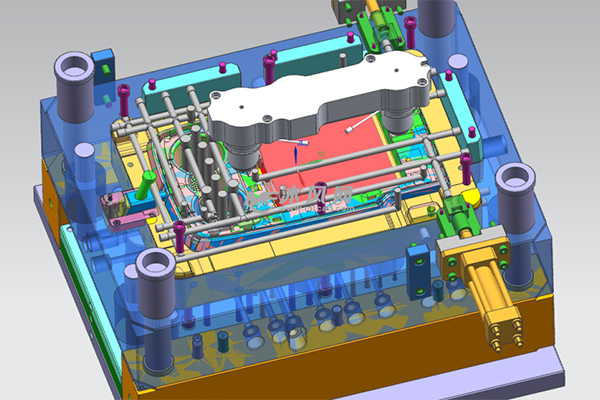

Funksjoner som ribbeina, SNENP-passer og sjefer skal samkjøre med åpningsretningen for mugg (se figur 1). Dette unngår sidekjerner, og reduserer avdelingslinjemerker. For eksempel krever SNAP-passer vinklet> 15 ° fra åpningsretningen glidebrytere, noe som øker formkostnadene med over 30%.
2. Underskjæret unngåelse
Riktig orientering kan konvertere 95% av underskjærene til normale demoldingstrukturer. Casestudier viser å rotere åpningsretningen med 22 ° reduserer sidekjerner fra 4 til 1.
3. estetisk optimalisering
For utseende-følsomme deler (f.eks. Automotive interiør), og orienterer åpningsretningen ved 45 ° –75 ° til synlige overflater, reduserer synligheten av avskjedningslinjen med 60%.
Mold levetid
Riktig justert ribbeina senker motstanden mot nedstigning med 40%, og forlenger mold levetid med 30 000–50 000 sykluser.
Ii. Systematiske metoder for avskjedslinjeutforming
Deling Line Design integrerer geometri, produksjon og estetikk:
1. Klassifiseringssystem
2. posisjoneringsalgoritmer
Avgrensningsboks -Projeksjon: Bestemmer primære avskjedslinjer for 85% av standarddelene.
Skiveanalyse: Bruker Z-Buffer-algoritmer (0,01 mm oppløsning) for Freeform Surfaces.
Flow-End-metode: Kombinerer MPI-analyse for å unngå sveiselinjer i høyspenningsområder.
3. estetiske teknikker
"Knife-Edge" avskjedslinjer (R-vinkel <0,1 mm) reduserer sømsynligheten med 90% i forbrukerelektronikk. Plassering av avskjedslinjer på kanter senker overflateuhet (RA) med to karakterer sammenlignet med flate regioner.
Iii. Sentrale faktorer og optimaliseringsstrategier
1. Krympekompensasjon
Per GB/T14486-93, kompenserer 1,2–1,5 × materialets nominelle krymping. For PA66 (nominell svinn 0,8–1,5%), bruk 1,0–1,8%.
2. Ventilasjonssystemintegrasjon
Avskjedslinjer som primære ventilasjonsåpninger krever ventilasjonsdybder ved materiale viskositet:
Lav viskositet (f.eks. PP): 0,015–0,02mm
Høy viskositet (f.eks. PC): 0,03–0,05mm
Optimalisert ventilasjon reduserer fylletrykket med 15% og syklustid med 8%.
3. Moldstyrkeforsikring
Klemkraft ved avskjedslinjer må tilfredsstille:
F klemme = S hulrom X a Proj
F klemme : Klemmekraft (KN eller tonn)
P hulrom : Gjennomsnittlig hulromstrykk (MPA eller kg/cm²)
A proj : Maksimalt projisert område av Del -løperen i muggåpningsretningen (cm² eller in²)
Kontakt oss. En profesjonell Tilpasset injeksjonsstøping produsent i Kina.
IV. Løsninger på vanlige problemer
1. Flash -kontroll
Trippelforseglingsstrukturer (hoved 2 hjelpemidler) med 0,005 mm slipegrense-blitz til ≤5μm.
2. Kompleks overflatehåndtering
For billinser oppnår NURBS-baserte avdelingsflater med 5-akset maskinering ≤0,05 mm konturfeil.
3. Mikromoldingsløsninger
Laser-graverte avskjedslinjer (20μm bredde) muliggjør presisjonsdeler som insulinpumper.
V. Avanserte teknologiapplikasjoner
1. CAE-drevet optimalisering
Et laptop-saksprosjekt reduserte Warpage fra 1,2 mm til 0,3 mm ved bruk av bølgeformede avskjedselinjer via mugflow-analyse.
2. Tilsetningsstoffer
SLM-produsert avskjedsinnsatser med biomimetiske strukturer senker friksjonskoeffisientene med 40%.
3. Smart overvåking
IoT -sensorer i støtfangerformer oppdager 0,002 mm feiljusteringer, noe som reduserer uventede feil med 90%.
Vi. Fremtidige trender
1. AI-assistert design
Dyp læringssystemer automatiserer avskjedningslinjedesign for 85% av standarddelene, kutter designtid med 5 ×.
2. Nanoskala overflateteknikk
PVD -belegg forlenger mold levetid til 1 million sykluser, tredoblingsvedlikeholdsintervaller.
3. bærekraft
"Null-flash" avskjedslinjer med biologisk nedbrytbare materialer reduserer materialavfall fra 1,2% til 0,3%.
Casestudie: En produsent av hjemmeapparatet reduserte utviklingstiden fra 45 til 28 dager og defektrater fra 3,5% til 0,8% ved bruk av disse metodene. Med nye teknologier som digitale tvillinger, åpningsretning og avskjedslinjeoptimalisering vil komme inn i en ny epoke med intelligens.
